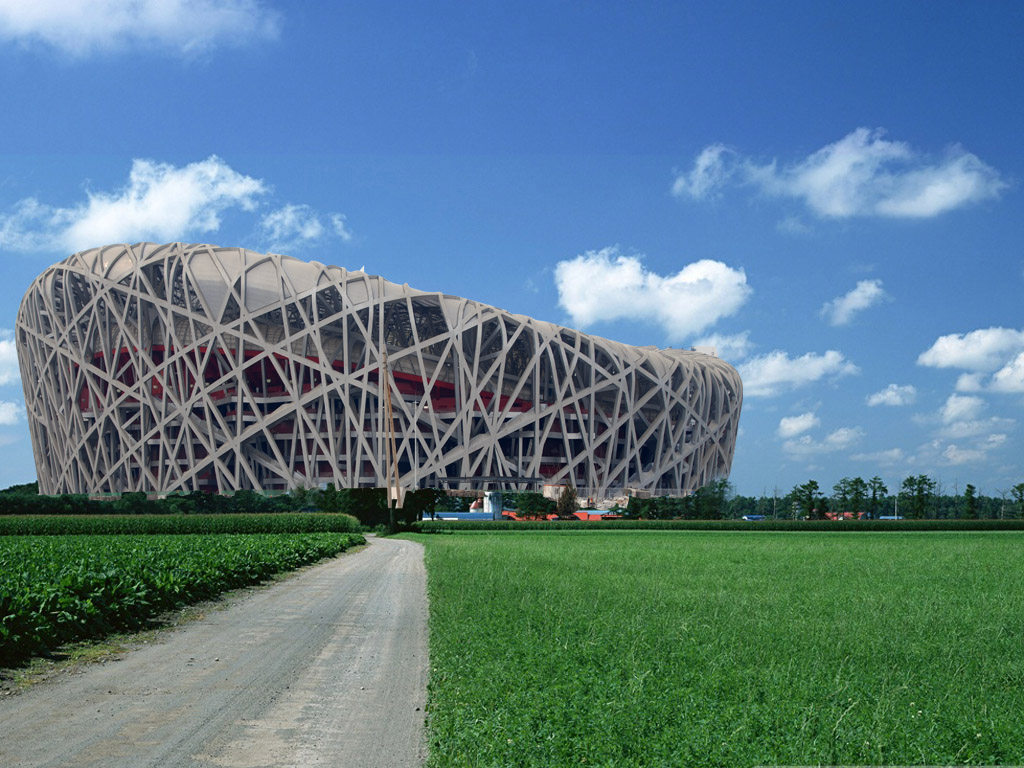

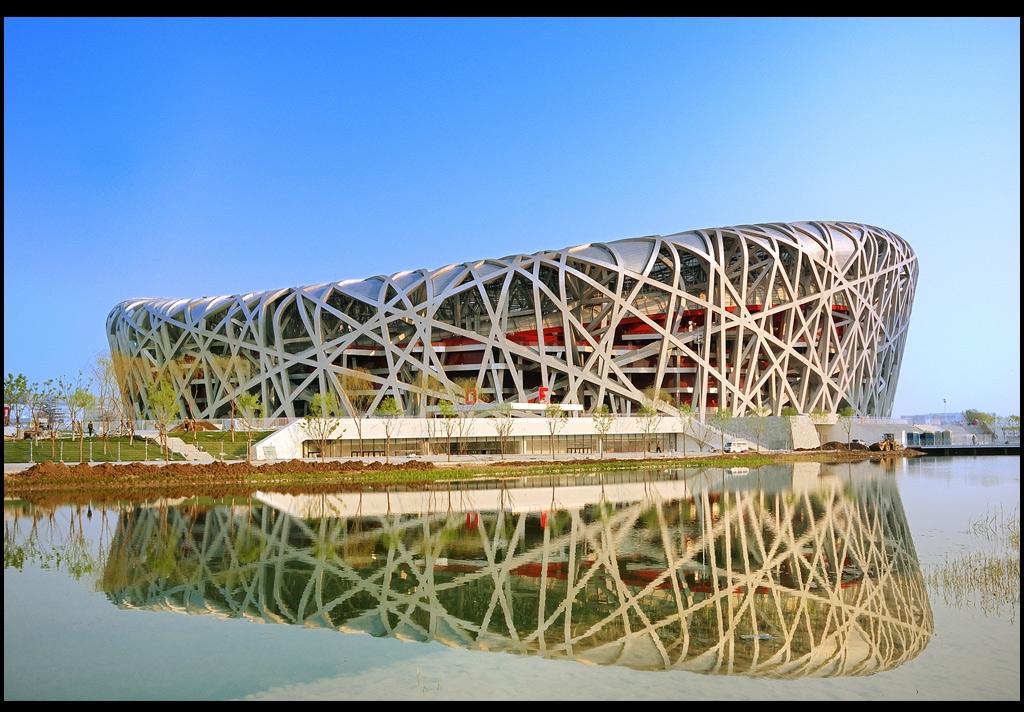

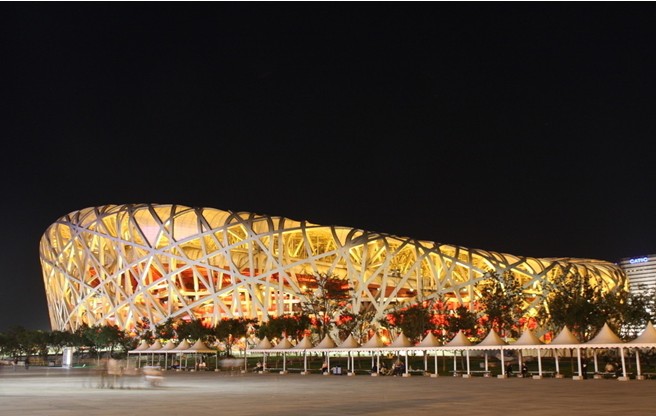

國家體育場位于北京奧林匹克公園中心區南部，為2008年第29屆奧林匹克運動會的主體育場。工程總占地面積21公頃，建筑面積258,000㎡。場內觀眾坐席約為91000個，其中臨時坐席約11000個。舉行奧運會、殘奧會開閉幕式、田徑比賽及足球比賽決賽。奧運會后將成為北京市民廣泛參與體育活動及享受體育娛樂的大型專業場所，并成為具有地標性的體育建筑和奧運遺產。

總體介紹

　　國家體育場工程為特級體育建筑，大型體育場館。主體結構設計使用年限100年，耐火等級為一級，抗震設防裂度8度，地下工程防水等級1級。工程主體建筑呈空間馬鞍橢圓形，南北長333米、體的巨型空間馬鞍形鋼桁架編織式“鳥巢”結構，鋼結構總用鋼量為4.2萬噸，混凝土看臺分為上、中、下三層，看臺版權所有聊城聊之旅旅行社有限公司，轉載必究！混凝土結構為地下1層，地上7層的鋼筋混凝土框架-剪力墻結構體系。鋼結構與混凝土看臺上部完全脫開，互不相連，形式上呈相互圍合，基礎則坐在一個相連的基礎底板上。國家體育場屋頂鋼結構上覆蓋了雙層膜結構，即固定于鋼結構上弦之間的透明的上層ETFE膜和固定于鋼結構下弦之下及內環側壁的半透明的下層PTFE聲學吊頂。

　　國家體育場工程按PPP（Private + Public + Partnership）模式建設，是由北京市國有資產經營有限責任公司與中國中信集團聯合體共同組建的項目公司，主要負責國家體育場的投融資、建設、運營和管理。中信聯合體出資42%，北京市國有資產經營有限責任公司代表政府給予58%的資金支持。中信聯合體同時擁有賽后30年的特許經營權。

　　國家體育場工程作為國家標志性建筑，2008年奧運會主體育場，其結構特點十分顯著，國家體育場結構復雜在設計與施工方面存在很多特點及難點：

體型大，重量重

　　作為屋蓋結構的主要承重構件，桁架柱最大斷面達25m×20m，高度達67m，單榀最重達500噸。而主桁架高度12m，雙榀貫通最大跨度145.577+112.788m，不貫通桁架最大跨度102.391m，桁架柱與主桁架體型大、單體重量重。

節點復雜

　　由于該工程中的構件均為箱型斷面桿件，所以，無論是主結構之間，還是主次結構之間，都存在多根桿件空間匯交現象。加之次結構復雜多變、規律性少，造成主結構的節點構造相當復雜，節點類型多樣，制作、安裝精度要求高。

工期緊

　　該工程量大，但安裝工期相當短，工程于2003年12月24日開工，于2007年底前完工，2008年3月底竣工。工期緊，與土建施工交叉作業，平面場地緊張。

焊接量大

　　該工程工地連接為焊接吊裝分段多，現場焊縫長度長，加之厚板焊接、高強鋼焊接、鑄鋼件焊接等居多，造成現場焊接工作量相當大，難度高，高空焊接仰焊多。

冬雨季施工

　　該工程主結構吊裝時間需跨越冬季和春節，所以存在冬雨季施工，施工難度較大。

工程建設過程中的難點

工程組織難度大

　　主結構吊裝時，土建施工還未結束，現場組裝正在大面積開展，故存在多方施工交叉作業現象。加之，現場場地狹小，施工場地布置、構件運輸及大型吊機行走路線等受到很大限制。同時，本工程結構復雜，各吊裝分段之間相互關聯，必須按一定順序進行組裝、吊裝，否則將出現窩工現象。各施工方需合理協調、統籌管理，工程組織難度大。

構件翻身、吊裝難度大

　　為降低組裝難度，本工程中的桁架柱將采用臥拼法，主桁架將采用平拼法（內圈主桁架立拼除外），故拼裝結束后、吊裝前必須進行翻身工作。由于構件體型較大，重量重，翻身時吊點的設置和吊耳的選擇難度較大，特別是桁架柱的翻身，吊耳在翻身和吊裝時的受力有所變化，需考慮三向受力。同時，翻身過程中的穩定性比較難控制。由于桁架柱和主桁架的分段口均為箱型斷面，分段吊裝時存在多個管口對接的問題，對于箱型斷面，要保證多個管口的對口精度，難度巨大。起吊時，必須調整好分段構件的角度和方位，而對于體型大、重量重的構件，角度調節相當困難，吊裝難度大。

高空構件的穩定難度大

　　由于本工程采用散裝法（即分段吊裝法），分段吊裝時，高空構件的風載較大，在分段未連成整體或結構未形成整體之前，穩定性較差，特別是桁架柱的上段和分段主桁架的穩定性較差，必須采用合理的吊裝順序（盡量首尾相接、分塊吊裝）和側向穩定措施（如拉錨、纜風繩等）。

焊接難度大

　　本工程中既有薄板焊接，又有厚板焊接，既有平焊、立焊，又有仰焊，既有高強鋼的焊接，又有鑄鋼件的焊接，焊接工作量大。薄板焊接變形大，厚板焊接熔敷量大，溫度控制和勞動強度要求高。而高空焊接、冬雨季焊接的防風雨防低溫措施更使得焊接難度增大。

安裝精度控制難

　　由于施工過程中結構本身因自重和溫度變化均會產生變形，而且支撐胎架在荷載作用下也會產生變形，加之，結構形體復雜，均為箱型斷面構件，位置和方向性均極強，安裝精度受現場環境、溫度變化等多方面的影響，安裝精度極難控制，施工難度大。施工時必須采取必要的措施，提前考慮好如何對安裝誤差進行調整和消除，如何進行測量和監控，使變形在受控狀態下完成，以保證整體造型和施工質量。

質量與施工要求

　　本工程無論是外觀質量，如外形尺寸、焊縫外觀，還是內在質量，如焊縫質量等級、焊接殘余應力消除等，都要求相當高，而現場施工條件差。同時，對于大跨度空間結構，溫度變形和溫度應力較大，為此，設計確定了分塊合攏和合攏溫度，操作難度大。



設計理念

設計綜述

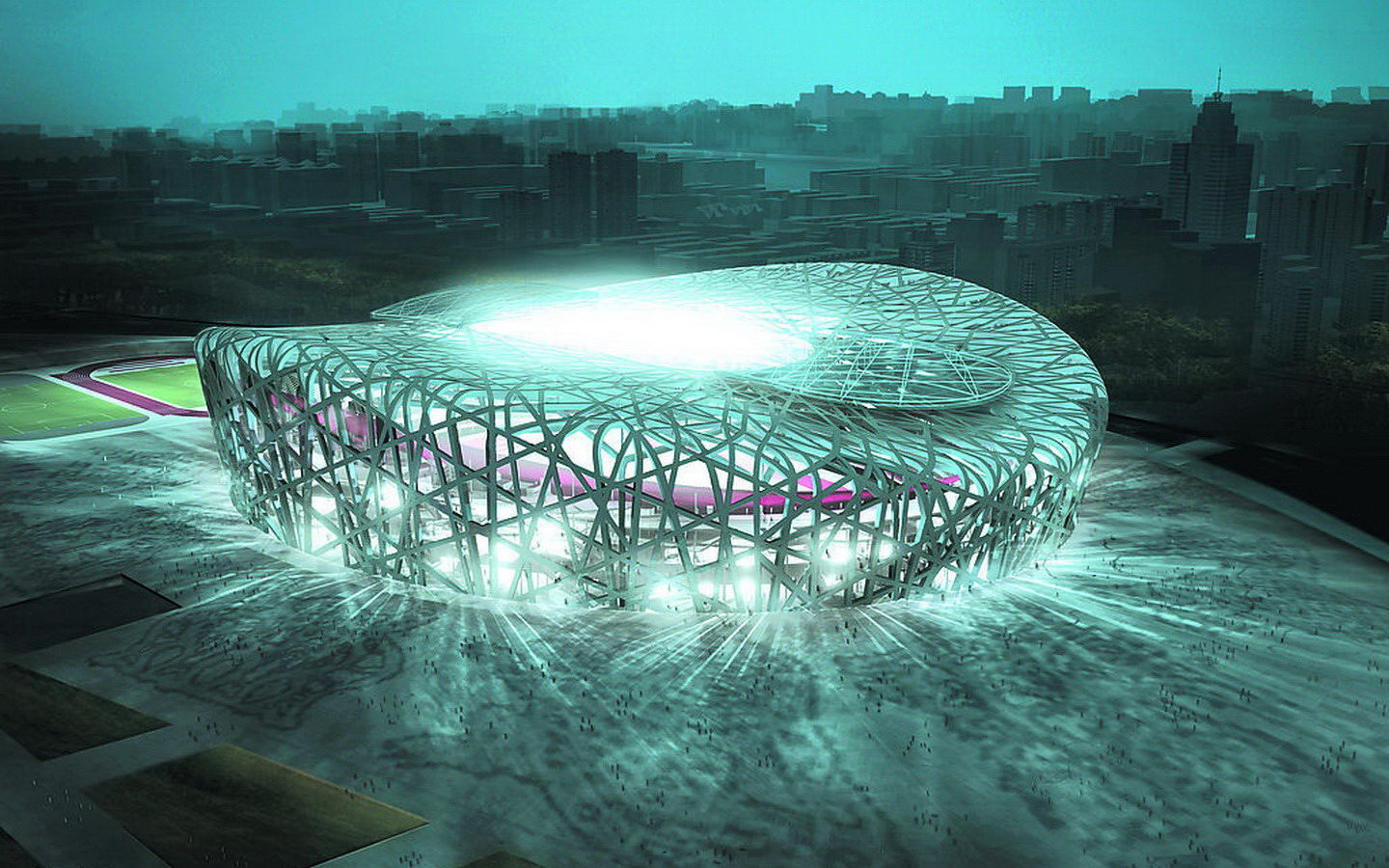

　　新的國家體育場坐落于奧林匹克公園建筑群的中央位置，地勢略微隆起。它如同巨大的容器。高低起伏的波動的基座緩和了容器的體量，而且給了它戲劇化的弧形外觀。體育場的外觀就是純粹的結構，立面與結構是同一的。各個結構元素之間相互支撐，匯聚成網格狀--就如同一個由樹枝編織成的鳥巢。在滿足奧運會體育場所有的功能和技術要求的同時，設計上并沒有被那些類同的過于強調建筑技術化的大跨度結構和數碼屏幕所主宰。體育場的空間效果新穎激進，但又簡潔古樸，從而為2008 年奧運會創造了獨一無二而又史無前例的地標性建筑。

基座

　　基座與體育場的幾何體合二為一，如同樹根與樹。行人走在平緩的格網狀石板步道上，步道延續了體育場的結構肌理。步道之間的空間為體育場來賓提供了服務設施：下沉的花園，石材鋪裝的廣場，竹林、礦質般的山地景觀，以及通向基座內部的開口。從城市的地面上緩緩隆起，幾乎在不易察覺中形成了體育場的基座。體育場的入口處地面略微升高，因此，可以瀏覽到整個奧林匹克公園建筑群的全景。

屋頂

　　體育場的空間效果新穎激進，但又簡潔古樸。體育場的外觀就是純粹的結構，立面與結構是同一的。各個結構元素之間相互支撐，匯聚成網格狀，就象編織一樣，將建筑物的立面, 樓梯, 碗狀看臺和屋頂融合為一個整體。如同鳥會在它們樹枝編織的鳥巢間加一些軟充填物，為了使屋頂防水，體育場結構間的空隙將被透光的膜填充。由于所有的設施－餐廳，客房，商店和衛生間都是獨自控制的單元，建筑外立面的整體封閉因而是非常不必要的。這使體育場有自然通風，是體育場環保設計的最重要的一個方面。

碗狀看臺

　　體育場被設計成為巨大的人群的容器，無論遠眺還是近觀，都給人留下與眾不同的、不可磨滅的印象。體育場內部，這種均勻的碗狀結構形體將能調動觀眾的興奮情緒，并使運動員超水平發揮。創造連貫一致的外表，座席的干擾被控制到最小，聲學吊頂將結構遮掩使得觀眾和場地上的活動成為注意焦點。在此，人群形成了建筑。

服務設施

包廂

　　舒適豪華的裝修布置，優質周到的配套服務，清晰良好的觀看視野是國家體育場包廂品質的保障。它不僅提供了一個親臨其境的最佳觀賽場所，更為社會企業和各界名流搭建一個交際、公關、答謝客戶的社交平臺，為企業提供一次難得的展示自身實力和尊貴地位的機會。國家體育場包廂位于體育場的四層，賽后通過改造，賽后包廂的數量約140個。

星光大道

　　星光大道作為國家體育場的旅游景點，以少有的留手印的形式來紀念、表彰那些杰出的運動健兒，滿足了人們與心目中的體壇英雄零距離接觸的愿望。初步設想在國家體育場景觀區設建文體明星手印大道。留印對象主要包括：國內外奧運會冠軍得主、對中國體育事業有突出貢獻的教練員、運動員、另外，也可包括少量與運動有關的文藝界明星。

冠名權

　　冠名權是指一個企業與場館/設施/運動隊建立合作伙伴關系，通過繳納贊助費來專有使用與場館/設施/運動隊有關聯的名稱。冠名權交易對版權所有聊城聊之旅旅行社有限公司，轉載必究！雙方來講是一種具有長遠市場性目標的合作，同時對冠名企業來講也可以簡單的總結為是一個絕好的市場機遇，而另一方面對于場館/設施/運動隊來講則是一筆可觀的收入來源。

贊助

　　與美國等在場館贊助方面有成熟經驗的國家來比較，體育場館贊助在中國一直處于初始發展階段。現在借著奧運會的東風，國內體育產業的發展將推動場館贊助市場的成長。國家體育場通過開發專業高效的贊助平臺，吸引大量有實力的潛在客戶參與到國家體育場的建設與運營，在為體育場的發展帶來無限活力的同時也使贊助商能夠通過國家體育場這個窗口展示自己優質的產品和企業形象。

比賽及演出

　　國家體育場將會舉辦主要的國際、區域和國內賽事，另外也包括一些非傳統體育賽事，為體育迷們提供一個感受新鮮體育文化的機會；除了體育賽事，其他一些大型活動，如：文藝演出、非商業性質的政府主辦的大型活動以及私營企業的大型活動也將在國家體育場舉行。國家體育場將創造其自己的文化和人文氛圍，通過吸引最好的國內和國際體育活動和表演藝術機構、優秀的服務和先進的管理技術，使國家體育場成為全國范圍內最優秀的大型體育活動和表演場所，國家體育場將成為全世界其他國家看中國的一個新窗口。

吃喝玩住購

　　參觀高科技產品展示、體驗互動的虛擬現實游戲、踏上星光大道尋找心目中那個體育英雄留下的手印、置身于壯觀的體育場感受大型比賽及文藝演出活動的熱烈氣氛，國家體育場將為人們參與和享受豐富娛樂活動的最佳場所。

　　酒店位于體育場的北側，是一所超四星標準的豪華酒店，配有專署的餐廳，客房主要集中在體育場的5、6層數量約為80套。

　　餐廳位于體育場的3層，面積約10000平米，面向場地的一側為大型落地窗，另有延伸至室外的平臺。人們可以坐在平臺上享受美食和觀賞場地內的比賽或表演。

　　位于體育場南部地下的商業區，面積達到4萬平米，分為上下兩層。

安全措施

防雷措施

俯瞰“鳥巢”，人們會發現它的屋面比較平坦圓滑，不像一般建筑物的屋面那樣安裝有桿狀或鐵塔狀的避雷針，也沒有避雷帶之類的東西，這是為什么呢?難道“鳥巢”沒有什么防雷措施嗎?

　　其實，“鳥巢”的防雷設計采用的是最傳統的防雷技術。充分利用建筑結構自身的有利條件，將鳥巢的金屬屋面，鋼結構中的鋼構件、鋼筋混凝土中的鋼筋等通過焊接等方式進行有效連接，整個“鳥巢”的“鋼筋鐵骨”部分構成了一個理想的“籠式避雷網”。為防止雷擊時對人體的傷害，在場館內人能觸摸到的部位，比如鋼柱等，都相應作了等電位連接；“鳥巢”內的幾乎所有設備與“籠式避雷網”都有可靠連接，保證雷電來臨瞬間產生的巨大電流能通過“籠式避雷網”導入地下，以此最大限度地保證場館自身、儀器設備和人身的安全。

抗震措施

　　“鳥巢”所用鋼材強度是普通鋼的兩倍，是由我國自主創新研發的特種鋼材，集剛強、柔韌于一體，從而保證了“鳥巢”在承受最大460兆帕的外力后，依然可以恢復到原有形狀，也就是說能抵抗當年唐山大地震那樣的地震波。托起“鳥巢”最關鍵的是“肩部”結構，這一部分所用的鋼材——“Q460”鋼板厚度達到了110毫米，具有良好的抗震性、抗低溫性和可焊性等點。為滿足抗震要求，鋼構件的版權所有聊城聊之旅旅行社有限公司，轉載必究！

節點部位還特別作了加厚處理，桿件的聯結方式一律為焊接，以增加結構整體的剛度和強度。“鳥巢”凌空的屋頂氣勢不凡，支撐它的24根巨大鋼柱腳更是壯觀雄偉。為保證建造在8度抗震設防的高烈度地震區的“鳥巢”能站穩腳跟，科研設計人員克服“鳥巢”柱腳集合尺寸大且構造復雜、我國現行規范的計算假定與設計方法難以適用等情況，為這些鋼柱腳增加了底座和鉚釘，將柱腳牢牢鉚在了混凝土中。柱腳下的承臺厚度高達4～6米，24根巨大鋼柱分別與24個巨大的鋼筋混凝土墩子牢固地連在一起，共同擎起巨大的“鳥巢”。

綠色設施

　　國家體育場設計大綱要求“國家體育場的設計應充分體現可持續發展的思想，采用世界先進可行的環保技術和建材，最大限度地利用自然通風和自然采光，在節省能源和資源、固體廢棄物處理、電磁輻射及光污染的防護和消耗臭氧層物質（ODS）替代產品的應用等方面符合奧運工程環保指南的要求，部分要求達到國際先進水平，樹立環保典范。”

設計階段

　　星光大道作為國家體育場的旅游景點，以少有的留手印的形式來紀念、表彰那些杰出的運動健兒，滿足了人們與心目中的體壇英雄零距離接觸的愿望。初步設想在國家體育場景觀區設建文體明星手印大道。留印對象主要包括：國內外奧運會冠軍得主、對中國體育事業有突出貢獻的教練員、運動員、另外，也可包括少量與運動有關的文藝界明星。

施工和運營階段

　　冠名權是指一個企業與場館/設施/運動隊建立合作伙伴關系，通過繳納贊助費來專有使用與場館/設施/運動隊有關聯的名稱。冠名權交易對雙方來講是一種具有長遠市場性目標的合作，同時對冠名企業來講也可以簡單的總結為是一個絕好的市場機遇，而另一方面對于場館/設施/運動隊來講則是一筆可觀的收入來源。

　　其次，通過環境管理體系的建立和執行，改進國家體育場的建筑功能和性能，持久地貫徹綠色奧運的概念。

科技設施

　　國家體育場設計大綱要求：“國家體育場的設計應充分考慮以信息技術為代表的，包括新材料和環保等技術的高新技術。在建筑、結構、建材、環保、節能、智能化、通信、信息和景觀環境等方面，通過采用可靠、成熟、先進的高新技術成果，將國家體育場建設成為一個具有以人為本的信息服務、方便可靠的通信手段、先進舒適的比賽環境和堅實可靠的安全保障的特點的新型場館。在設計中體現奧運場館的時代性和科技先進性，使其成為展示我國高新技術成果和創新實力的一個窗口。”

　　國家體育場在設計和施工階段在科技攻關和成熟技術應用上應用一批針對建筑結構、節能環保、智能建筑的科技成果，并針對結構特點帶來的設計和施工難點實施科研課題的攻關。

　　1、以國家體育場建設對科技的需求為出發點，提高體育場建設科技創新能力，積累高科技應用于體育場的經驗，使科技創新成為“三大理念”的動力和保障。

    2、在設計和施工過程中，針對國家體育場建設過程中的若干瓶頸和焦點問題，重點安排一批科研攻關項目和課題，解決設計和建設中的難題。在各專業設計上重點應用較成熟并具有科技含量的技術，使體育場體現一流的建設和運營的科技水平。

人文設施

　　國家體育場設計大綱要求“國家體育場的設計應有利于普及奧林匹克精神、弘揚中華民族的優秀傳統文化，并應充分考慮各類人員(包括殘疾人和有行動障礙人員)的需求，建立適宜的人文環境。” 在體現人文關懷方面，設計對建筑功能、運營使用上做了細部設計以體現人文關懷。

人文設計

　　設計考慮各類人員的需求，溶入對殘疾人和有行動障礙人員的需求，建立適宜的人文環境。

　　(1)重視觀眾席的觀看效果設計；

　　(2)重視觀眾席安全疏散性能設計；

　　(3)殘疾人與普通觀眾路線布局；

　　(4)重視消防設計；

    (5)使用計算機模擬室內微環境；

　　(6)計算機模擬清晰室內音響效果；

　　(7)突出建筑物內人的功能要求，裝飾上體現世界性的文化內涵；

　　(8)整個設施要為運動員提供理想的比賽和休息環境；

　　(9)重視媒體和新聞記者的工作條件及設施需求。

　　(10)國際化的標識設計，不僅是要符合人的一般習慣，而且要考慮到國際通用性。

人文施工

　　施工中“以人為本”， 細致地分析審定施工中的每一個方案，倡導工業化的裝配作業，從降低勞動強度，工序中的每一個步驟，提出要采取的措施，中心思想是“以人為本”；生活上，如住宿條件及飲食等方面提供最佳的條件。

代表性

　　“鳥巢”，這件被譽為“第四代體育館”的偉大建筑作品，見證的不僅僅是人類21世紀在建筑與人居環境領域的不懈追求，也見證著中國這個東方文明古國不斷走向開放的歷史進程。

在開放中實現公開、公正、公平

　　——全球征集方案，專家進行評審，公開征求社會意見，創造偉大的建筑作品

　　2002年10月25日，受北京市人民政府和第二十九屆奧運會組委會授權，北京市規劃委員會面向全球征集2008年奧運會主體育場——中國國家體育場的建筑概念設計方案。

　　國家體育場是第一個進入建筑設計程序的北京奧運場館設施。據北京市規劃委介紹，國家體育場建筑概念設計競賽分為兩個階段：第一階段為資格預審；第二階段為正式競賽。截止到2002年11月20日，競賽辦公室共收到44家著名設計單位提供的有效資格預審文件，經過嚴格的資格預審，最終確定了14家設計單位進入正式的方案競賽，他們分別來自中國、美國、法國、意大利、德國、澳大利亞、日本、加拿大、瑞士、墨西哥等國家和地區。

　　奧運會不僅吸引著世界上最偉大的運動員創造最好的成績，而且吸引著世界上最偉大的建筑師創造最偉大的作品，包括世界建筑設計版權所有聊城聊之旅旅行社有限公司，轉載必究！最高獎——“普利茨克獎”得主在內的全球許多最具實力的設計團隊和最有才華的設計師都參與了這次競賽。2003年3月18日，最終參與競賽的全球13家具有豐富經驗的著名建筑設計公司及設計聯合體，將他們理想中的中國國家體育場的壯麗構想送抵北京。13個設計方案中，境內方案2個、境外方案8個、中外合作方案3個。

　　在隨后的方案評審中，由中國工程院院士關肇鄴和荷蘭建筑大師庫哈斯等13名權威人士組成的評審委員會對參賽作品進行嚴格評審、反復比較、認真篩選，經過兩輪無記名投票，選舉出3個優秀方案，分別是由瑞士赫爾佐格和德梅隆設計公司與中國建筑設計研究院組成的聯合體設計完成的“鳥巢”方案、由中國北京市建筑設計研究院獨立設計的“浮空開啟屋面”方案、由日本株式會社佐藤綜合計劃與中國清華大學建筑設計研究院合作設計的“天空體育場”方案。

　　在此基礎上，評審委員會又以壓倒多數票推選“鳥巢”方案為重點推薦實施方案。在討論“鳥巢”方案時，共有8票贊成、2票反對、2票棄權、1票作廢。在國際建筑競賽中，一個方案能獲得如此多的共識，應屬少見。

　　為征求公眾意見，競賽組織單位又將全部13個設計方案在北京國際會議中心公開展出。展出歷時6天，征得觀眾投票60000余張。其中被中外評委重點推薦的“鳥巢”方案獲票3506張，“浮空開啟屋面”獲票3472張，“天空體育場”獲票3454張，排名前三位。“鳥巢”名列第一，表現出觀眾與評委在相當程度上的認同。

　　經決策部門認真研究，“鳥巢”最終被確定為2008年北京奧運會主體育場——中國國家體育場的最終實施方案。

滿足奧運需求，重視“后奧運開發”

——不僅要筑造歷史性建筑，而且要體現節儉辦奧運理念，為實施“后奧運開發”奠定基礎。

　　許多看過“鳥巢”設計模型的人這樣形容：那是一個用樹枝般的鋼網把一個可容10萬人的體育場編織成的一個溫馨鳥巢！用來孕育與呵護生命的“巢”，寄托著人類對未來的希望。

　　的確，整個體育場結構的組件相互支撐，形成網格狀的構架，外觀看上去就仿若樹枝織成的鳥巢，其灰色礦質般的鋼網以透明的膜材料覆蓋，其中包含著一個土紅色的碗狀體育場看臺。在這里，中國傳統文化中鏤空的手法、陶瓷的紋路、紅色的燦爛與熱烈，與現代最先進的鋼結構設計完美地相融在一起。

　　讓人驚嘆的是，整個建筑通過巨型網狀結構聯系，內部沒有一根立柱，看臺是一個完整的沒有任何遮擋的碗狀造型，如同一個巨大的容器，賦予體育場以不可思議的戲劇性和無與倫比的震撼力。這種均勻而連續的環形也將使觀眾獲得最佳的視野，帶動他們的興奮情緒，并激勵運動員向更快、更高、更強沖刺。在這里，人，真正被賦予中心的地位。

　　更為匠心獨具的是，“鳥巢”把整個體育場室外地形微微隆起，將很多附屬設施置于地形下面，這樣既避免了下挖土方所耗的巨大投資，而隆起的坡地在室外廣場的邊緣緩緩降落，依勢筑成熱身場地的2000個露天座席，與周圍環境有機融合，并再次節省了投資。

　　評審委員會主席、中國工程院院士關肇鄴評價說，這個建筑沒有任何多余的處理，一切因其功能而產生形象，建筑形式與結構細部自然統一。

　　評審委員會和許多其他建筑界專家都認為，“鳥巢”將不僅為2008年奧運會樹立一座獨特的歷史性的標志性建筑，而且在世界建筑發展史上也將具有開創性意義，將為21世紀的中國和世界建筑發展提供歷史見證。

　　設計并搭建“鳥巢”不易，要讓“鳥巢”在未來的日子里充滿生機與活力更為不易。據介紹，“鳥巢”設計之初和深化設計的過程中，一直貫穿著節儉辦奧運和可持續發展的理念，在滿足奧運使用功能的前提下，充分考慮永久設施和臨時設施的平衡。按照要求，“鳥巢”共設10萬個座席，其中8萬個是永久性的，另外兩萬個是奧運會期間臨時增加的。

　　在此基礎上，設計中將“鳥巢”的功能與周圍地區日后定位乃至整個城市的中長遠發展規劃結合起來考慮。根據已確定的規劃方案，“鳥巢”所在的奧林匹克公園中心區賽后將成為一個集體育競賽、會議展覽、文化娛樂、商務和休閑購物于一體的市民公共活動中心。作為北京奧運會主體育場，“鳥巢”將成為北京的標志性建筑之一，在相當長時期內，也將成為參觀旅游的熱點地區。同時，“鳥巢”在設計建設中，還在場地和空間的多功能上下了很大功夫，以提高場館利用效率，除能夠承擔開幕、閉幕和體育比賽外，還將滿足健身、商務、展覽、演出等多種需求，為成功實施“后奧運開發”奠定堅實基礎。

　　在探索中加快體制和機制創新

　　——運用政府引導、市場化運作模式，促奧運“鳥巢”孵出產業“金蛋”

　　作為社會公益項目，過去體育場館建設一般由政府投資，主管部門經營，出現虧損則由財政補貼。這導致許多體育設施在建成后往往成為政府財政補貼長期甩不掉的“包袱”。

　　北京決心“換腦筋”。面對有史以來版權所有聊城聊之旅旅行社有限公司，轉載必究！

規模最大的體育場館建設，北京以市場經濟的思維方式，在借鑒國外先進經驗的基礎上，加快體制創新和機制創新，積極探索“政府引導、市場化運作”的奧運項目建設和運營運作模式。

　　按照規劃，由北京市負責的場館及配套設施項目，將運用市場機制融資建設，通過社會公開招標的方式確定項目法人，由項目法人負責項目的融資、設計、建設和運營。用一位北京奧組委專業人士的話說，就是“奧運‘鳥巢’要孵產業‘金蛋’”。

　　第一個要建的當然就是將在2008年舉行奧運會開幕式和閉幕式、可容納10萬名觀眾的主體育場。在深入調研、認真分析、科學測算的基礎上，北京將其建設投資方式分兩部分：北京市政府出資58%，授權北京市國有資產經營有限責任公司作為出資代表；另外的投資部分則通過全球招標，由最終中標的項目法人合作方出資。

　　考慮到國家體育場投資額度大，賽后營運成本高等特點，為吸引投資商，北京市開出了相當優惠的條件，除國資公司代表政府投資58%外，在土地轉讓、拆遷等方面也都給予了相當優惠的政策。

　　2002年10月28日，北京向全球公開發售奧運項目資格預審和意向征集文件，標志著國家體育場項目法人招標工作正式啟動；2003年1至2月，由中外專家組成的評審委員會對投標申請人的投標資格、建設方案設想、融資計劃思路、運營方案意向等進行評估，確定了5名投標入圍者；2003年7月，在對投標人遞交的優化設計、建設、融資、運營以及移交等方面進行綜合評審后，推薦了2名中標候選人；隨后，經過談判并報有關部門批準，最終確定項目法人合作方中標者。

　　2003年8月9日上午，國家體育場項目法人合作方簽約儀式舉行，以中國中信集團公司為代表的聯合體，最終成為國家體育場項目法人合作方招標的中標人。這個聯合體成員包括北京城建集團有限責任公司、美國金州控股集團公司及中信集團公司所屬國安岳強有限公司。中標聯合體與北京市國資公司共同組建項目公司，項目公司將獲得2008年奧運會后30年的國家體育場經營權。國資公司30年不參與分紅，經營期滿后收回完好的體育場。北京奧組委提供的資料顯示，截至目前，北京2008年奧運會主要場館及相關設施項目法人招標工作已圓滿結束，完成項目法人招標工作的國家體育場等6個項目，總投資約205億元，其中85%即174億元的資金通過項目法人招標，運用市場機制融資完成。

外形結構

基本材料

　　“鳥巢”外形結構主要由巨大的門式鋼架組成，共有24根桁架柱，現已完成20根桁架柱整柱及2根下柱吊裝。國家體育場建筑頂面呈鞍形，長軸為332.3米，短軸為296.4米，最高點高度為68.5米，最低點高度為42.8米。

設計方案的改變

　　在保持“鳥巢”建筑風格不變的前提下，新設計方案對結構布局、構建截面形式、材料利用率等問題進行了較大幅度的調整與優化。原設計方案中的可開啟屋頂被取消，屋頂開口擴大，并通過鋼結構的優化大大減少了用鋼量。大跨度屋蓋支撐在24根桁架柱之上，柱距為37.96米。主桁架圍繞屋蓋中間的開口放射形布置，有22榀主桁架直通或接近直通。為了避免出現過于復雜的節點，少量主桁架在內環附近截斷。鋼結構大量采用由鋼板焊接而成的箱形構件，交叉布置的主桁架與屋面及立面的次結構一起形成了“鳥巢”的特殊建筑造型。主看臺部分采用鋼筋混凝土框架一剪力墻結構體系，與大跨度鋼結構完全脫開。

Q460鋼材的運用

　　說起Q460鋼材，大多數人可能都不了解。“鳥巢”結構設計奇特新穎，而這次搭建它的鋼結構的Q460也有很多獨到之處：Q460是一種低合金高強度鋼，它在受力強度達到460兆帕?xí)r才會發生塑性變形，這個強度要比一般鋼材大，因此生產難度很大。這是國內在建筑結構上首次使用Q460規格的鋼材；而這次使用的鋼板厚度達到110毫米，是以前絕無僅有的，在國家標準中，Q460的最大厚度也只是100毫米。以前這種鋼一般從盧森堡、韓國、日本進口。為了給“鳥巢”提供“合身”的Q460，從2004年9月開始，河南舞陽特種鋼廠的科研人員開始了長達半年多的科技攻關，前后3次試制終于獲得成功。如今，為“鳥巢”準備的Q460鋼材已經開始批量生產。2008年，400噸自主創新、具有知識產權的國產Q460鋼材，將撐起“鳥巢”的鐵骨鋼筋。

特殊結構

　　此外，屋頂內環主桁架吊裝和立面次結構安裝已全面展開。“鳥巢”鋼結構所使用的鋼材厚度可達11厘米，以前從未在國內生產過。另外，在“鳥巢”頂部的網架結構外表面還將貼上一層半透明的膜。使用這種膜后，體育場內的光線不是直射進來的，而是通過漫反射，使光線更柔和，由此形成的漫射光還可解決場內草坪的維護問題，同時也有為座席遮風擋雨的功能。

　　更為匠心獨具的是，“鳥巢”把整個體育場室外地形微微隆起，將很多附屬設施置于地形下面，這樣既避免了下挖土方所耗的巨大投資，而隆起的坡地在室外廣場的邊緣緩緩降落，依勢筑成熱身場地的2000個露天座席，與周圍環境有機融合，并再次節省了投資。




象征意義

　　許多看過“鳥巢”設計模型的人這樣形容：那是一個用樹枝般的鋼網把一個可容10萬人的體育場編織成的一個溫馨鳥巢！用來孕育與呵護生命的“巢”，寄托著人類對未來的希望。

社會評價

　　評審委員會主席、中國工程院院士關肇鄴評價說，這個建筑沒有任何多余的處理，一切因其功能而產生形象，建筑形式與結構細部自然統一。

　　評審委員會和許多其他建筑界專家都認為，“鳥巢”將不僅為2008年奧運會樹立一座獨特的歷史性的標志性建筑，而且在世界建筑發展史上也將具有開創性意義，將為21世紀的中國和世界建筑發展提供歷史見證。

節省資源之處

　　設計并搭建“鳥巢”不易，要讓“鳥巢”在未來的日子里充滿生機與活力更為不易。據介紹，“鳥巢”設計之初和深化設計的過程中，一直貫穿著節儉辦奧運和可持續發展的理念，在滿足奧運使用功能的前提下，充分考慮永久設施和臨時設施的平衡。按照要求，“鳥巢”共設10萬個座席，其中8萬個是永久性的，另外兩萬個是奧運會期間臨時增加的。

　　在此基礎上，設計中將“鳥巢”的功能與周圍地區日后定位乃至整個城市的中長遠發展規劃結合起來考慮。根據已確定的規劃方案，“鳥巢”所在的奧林匹克公園中心區賽后將成為一個集體育競賽、會議展覽、文化娛樂、商務和休閑購物于一體的市民公共活動中心。作為北京奧運會主體育場，“鳥巢”將成為北京的標志性建筑之一，在相當長時期內，也將成為參觀旅游的熱點地區。同時，“鳥巢”在設計建設中，還在場地和空間的多功能上下了很大功夫，以提高場館利用效率，除能夠承擔開幕、閉幕和體育比賽外，還將滿足健身、商務、展覽、演出等多種需求，為成功實施“后奧運開發”奠定堅實基礎。

　　作為北京奧運會主體育場的國家體育場將采用太陽能光伏發電系統。綠色奧運、科技奧運、人文奧運是北京奧運的三大主題，此次尚德太陽能光伏發電系統落戶“鳥巢”，將清潔、環保的太陽能發電與國家體育場容為一體，不僅是對北京奧運會三大主題的極好體現，同時對于提倡使用綠色能源、有效控制和減輕北京及周邊地區大氣污染，倡導綠色環保的生活方式將起到積極的推動作用和良好的示范效應。 太陽能光伏發電系統技術目前處于世界先進水平，該太陽能發電系統是由無錫尚德太陽能電力有限公司自主研發并向國家體育場獨家提供，安裝在國家體育場的12個主通道上，總投資1000萬元人民幣，總?cè)萘?30千瓦，對國家體育場電力供應將起到良好的補充。



主火炬塔

　　歷屆奧運會的主火炬臺、點火儀式和點火人都是最后揭曉的最高機密。其中，主火炬臺造型設計又和點火方式密切相關。北京奧運會主體育場(鳥巢)內的主火炬臺是什么樣子？在2008北京奧運會進入50天倒計時階段，正式開工修建，由此引發各種猜想。

　　2008年8月8日，在北京奧運會開版權所有聊城聊之旅旅行社有限公司，轉載必究！

幕式的結尾,許海峰手持火炬進場,接著許海峰將火炬?zhèn)鬟f給第二棒火炬手高敏,高敏將火炬?zhèn)鬟f給第三棒火炬手李小雙,李小雙將火炬?zhèn)鬟f給第四棒火炬手占旭剛,占旭剛將火炬?zhèn)鬟f給第五棒火炬手張軍,張軍將火炬?zhèn)鬟f給第六棒火炬手陳中,陳中將火炬?zhèn)鬟f給第七棒火炬手孫晉芳,最后,經過無數人猜想的最后一棒火炬手出現了,他就是體操王子------李寧!此時此刻全場都沸騰了!他將開幕式帶入了又一個高潮!

　　8月9日00:00，李寧凌空繞場一周，準備點燃主火炬塔。

　　主火炬塔是一枝巨大的祥云(像紙卷的),位于場地東北角上方。

　　李寧將圣火點燃了導火索,火焰順著旋轉的通道,點燃了火炬塔.以這種普通的方式點燃火炬塔,是人們所意想不到的!

標識設計

    2009年11月20日，發布了《國家體育場“鳥巢”吉祥物及標識征集公告》（以下簡稱《公告》），正式對社會公開征集國家體育場“鳥巢”吉祥物及標識。截止2010年1月19日，共收到應征設計作品1109件，其中吉祥物設計作品297件，標識設計作品812件。2010年2月6日，我司組織了評選委員會對應征設計作品進行了評選，分別評出吉祥物、標識入圍作品各6件。著名設計師：曹尚的標識入圍作品經修改后被確定為國家體育場“鳥巢”的標識。
